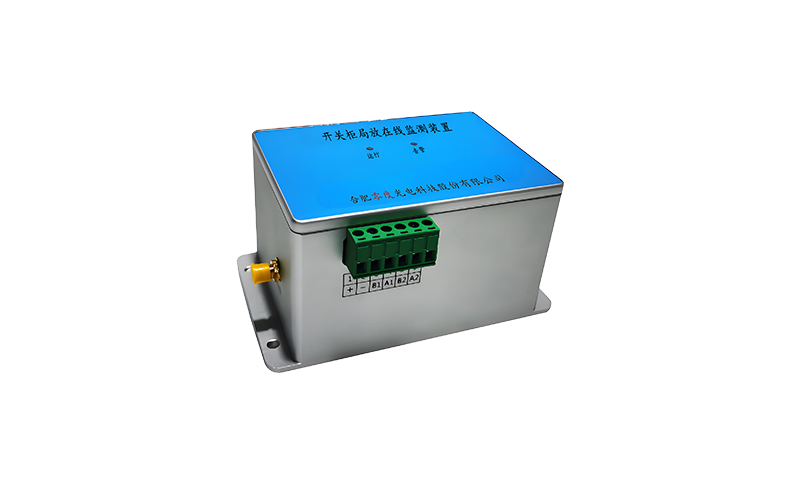

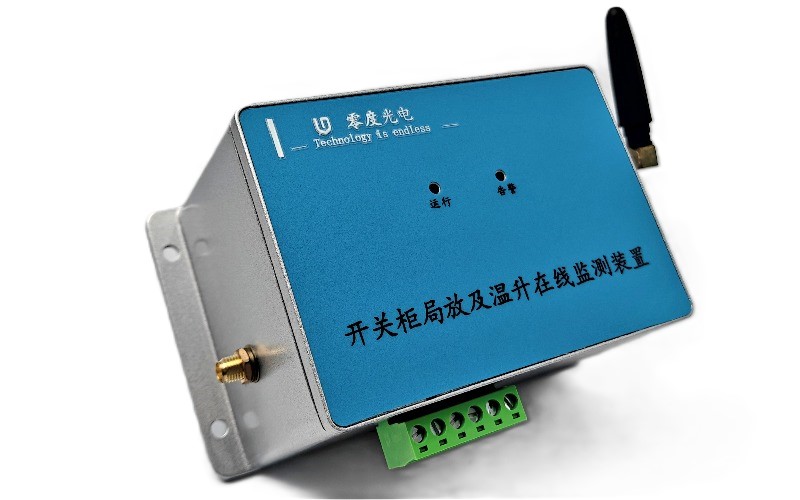

开关柜/箱变局放在线监测系统

工作环境：

供电电源：220V/50Hz 或DC24V/DC48V
工作环境温度：- 20℃～+ 70℃
功耗：＜ 5W

下载产品详细资料

产品详情

产品概述：

开关柜局放在线监测系统用于探测、分析并连续监测高压开关柜中局部放电信号，监测数据实时上传至远方后台，实现开关柜绝缘状态在线诊断和预警。主要应用于高压开关柜的场景。

主要特点：

采用高频信号检测与分析技术，对高压开关柜内部局部放电实时在线监测和分析，实现在线诊断和预警
对局部放电信号强度、脉冲次数、放电次数等参数进行分析和判断，识别局部放电信号并除去外界噪音信号干扰
配有内容丰富的局部放电信号数据库和电磁噪音数据库，对检测到的局放信号进行自动分析、判断和识别
局放信号的取样分析频带在高频波段，具有较强的现场抗干扰能力强，系统判定准确度高无误报
具有智能分析、定位、预警和报警功能，具有遥测和遥信信号输出功能

监测参数：

检测频带：10kHz~100MHz；
信号传输方式：50Ω同轴开关柜；
检测灵敏度：5pC；
负载阻抗：50 Ω；
高频 UHF 天线,无源无线原理；
接口：BNC，通过同轴开关柜与 PD 高频检测通道连接。
