产品介绍:
避雷器在线监测系统对避雷器的全电流、阻性电流、容性电流、雷击次数及雷击时刻进行实时在线监测,实现对高压电气设备的绝缘状况进行实时监测,可及时发现金属氧化锌避雷器潜在的故障。
主要应用于各种电压等级的变电站装有金属氧化锌避雷器的场景。
系统特点:
• 采用高精度有源零磁通穿心式互感器,根据被测电流大小自动选择放大倍数
• 采用动态相量补偿算法,实现高精度测量信号分析
• 采用数字滤波算法,摒除模拟滤波器带来的“零漂问题”

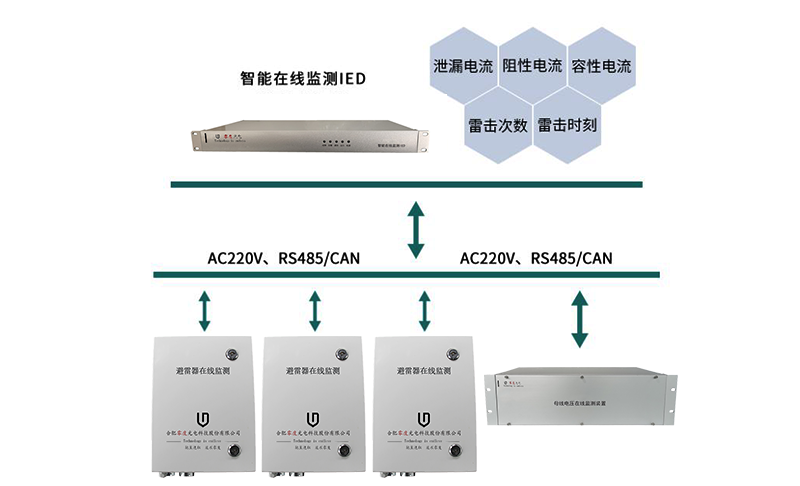

• 采用分布式测量结构,即就地测量、数字传输
• 可带电安装,即不需要主设备停电安装,方便、快捷的接入系统
主要功能:
• 采集避雷器装置的泄露电流及参考电压,计算避雷器泄露电流基波及3、5、7、9次谐波,统计雷击次数及雷击时间等。
• 采集PT单元母线电压及参考电压,计算母线电压基波及3、5、7、9次谐波
• 每个避雷器在线监测装置都具备CAN或485通信功能
• 实时时钟:每个装置都具备实时时钟的功能
• 温湿度采集控制:采用高精度温湿度传感器,可以实时采集装置内部温湿度
• 对上支持IEC61850通信
