变压器局放在线监测系统

工作环境:

  • 供电电源:AC 85-260V、50Hz/60Hz
  • 功       耗:20W


产品介绍:

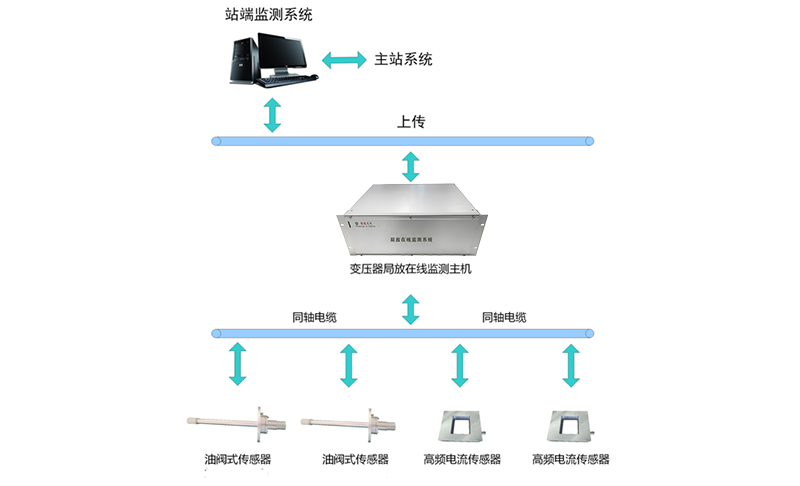

变压器局放在线监测系统监测系统通过完成局放信号采集和调理、干扰和监测数据的处理、放电量等局放参数的统计和分析、超标报警等一系列的工作。

主要应用于各种电压等级的变电站的变压器场景。

主要功能:

  •   采用全密封多腔体屏蔽设计,具有极强的电磁兼容性和抗干扰能力;并配有模拟数字混合滤波功能
  •   提供多种报警方式
  •   存储量大,数据备份方便:在数据保存周期不小于 10 分钟的情况下,可连续保存数据的时间不小于 3 个月
  •   最大放电量、当前放电量、放电次数等局放参数的分析与计算,Q-Φ-t 图、n-t 图、Φ-t 图等多种图形显示方式
  •   具备各种局放信号的趋势图、实时波形图、自动报警功能、历史记录查询、历史趋势图查询和报警记录查询等功能

主机参数:

  •   测量通道:4 个独立测量通道
  •   采样精度:≥12Bit
  •   采样速率(同步):≥100MHz
  •   监测同步:同时监测全部通道,无时间差
  •   接口:RJ45,RS485
  •   满足协议:UDP/IP 协议,标准 RTU 协议
  •   通道供电方式:不供电
