产品简介:

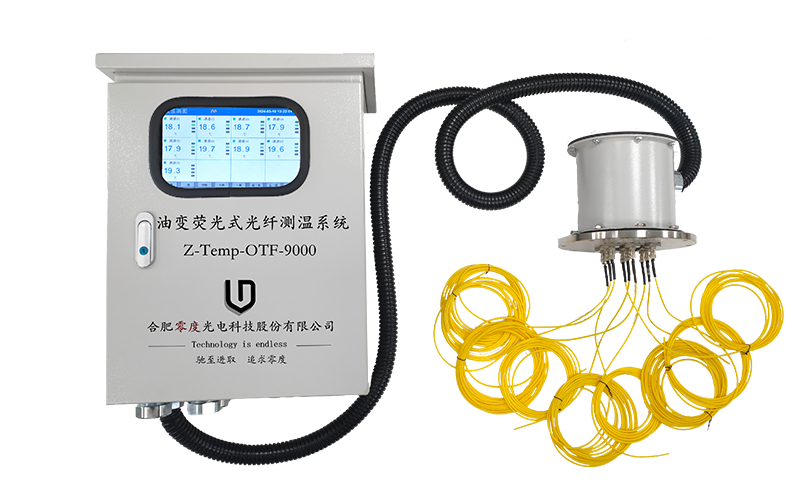

Z_Temp-OTF-9000变压器荧光光纤在线监测系统 光纤测温仪能直接、实时、准确地测量变压器线圈的温度。由于同时带有RS-485数据输出和模拟输出,光纤测温仪非常容易同监控和数据采集系统或其他数据录入系统连接。根据现场使用经验总结,自主研制的光纤传感器更加牢固,ST标准连接器使其在变压器油箱接口处更为方便、灵活。该传感器由直径为300um的特种石英光纤制成,更加柔韧,光纤传感器在弯曲半径3cm左右时也不会折断。
产品原理:
变压器绕组本身是一个带电体,直接测量绕组温度在绝缘处理上具有较大难度,特别是电压等级较高的绕组,虽可以采用光纤技术也能实现,但成本较高。所以我们常见到的绕组温度计实际上是一个通过将变压器顶部油温和工作电流综合后,得到可以反应绕组温度的一个模拟值,而并非是绕组实际温度的测量值。
确定绕组热点温度的方法可分为:直接测量法、热模拟测量法和间接计算法三种。
直接测量法是在绕组中埋设传感器,由光纤传播信号在高电压、高磁场条件下实现在线、实时地准确测量绕组的热点温度,是未来变压器温升试验热点测量的首选方法,荧光物质传感器直接附于光纤探头末端。该探头采用经过验证与油浸高压电力变压器长期兼容,且具有优良电气性能的材料制成。在温升试验期间仅需安装光纤探头(使用工厂现有的工具),由光纤探头测量的数据即可知道绕组最热点的实际温度而且操作简单。采用的温度传感器由一种稳定的耐高温的荧光材料制成, 直接置于光导纤维一端。
其原理是当LED光源发出的光脉冲通过光纤送到与绕组接触的温度传感器时, 该脉冲激励传感器的荧光材料,使其产生波长较长的荧光,根据返回荧光的衰减时间测出该传感器的温度, 然后通过处理,显示出温度值和有关系统参数,并同时将温度信息传输到控制室。该系统可在变压器处于峰值负载和紧急超铭牌容量运行时提供精确的绕组温度, 并可使变压器根据测出的绕组实际温度及时调整负载。
