一、系统概述

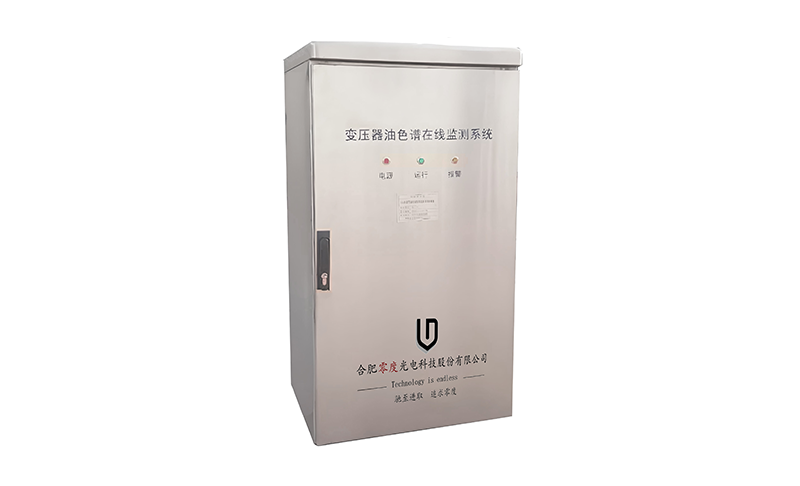

变压器油色谱在线监测系统可实现自动定量循环清洗、进油、油气分离、样品分析，数据处理，实时报警；快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，减少重大损失，提高设备运行的可靠性。该系统作为油色谱在线监测领域的新一代产品，将为电力变压器实现在线远程 DGA 分析提供稳定可靠的解决方案，是电力系统状态检修制度实施的有力保障。

二、系统组成

变压器油色谱在线监测系统由油气分离单元、气体检测单元、数据采集和控制数据处理单元以及辅助单元组成，系统能按确定的周期在线检测出变压器油中溶解的H2,CO,CH4,C2H6, C2H2 , C2H4，CO2等全组分气体及微水的含量。

三、功能特点

  （1）油气分离技术：动态负压顶空脱气，油气分离迅速、脱气充分，具有本质安全特性；

  （2）检测器：纳米晶半导体气敏传感器，灵敏度高、响应速度快、确保数据稳定准确；

  （3）加热方式：独特的加热方式，确保基线快速平稳不漂移；

  （4）载气：自制载气，打造免维护型产品；

  （5）信号处理：智能谱峰识别技术，确保乙炔等痕量气体组份的可靠识别；

  （6）基线处理：小波基线自动跟踪技术，确保定量准确；

  （7）环境适应性：双重恒温控制技术，满足室外环境条件下使用，确保数据稳定；
  （8）通信规约：RS-485，IEC61850标准规约多种可选；

  （9）外观：外壳表面独特的防腐和全方位的防水工艺，提高壳体的防腐和密封性能；

  （10）气密性：严谨的气密性连接，确保产品长期运行不漏气、漏油；

  （11）进油管、回油管加附伴热带，确保零下45℃正常工作，进油口加装滤油装置，确保设备长期无故障运行。

  (12) 设备配备工业空调，能够在-45℃-70℃下正常工作。

四、系统检测参数
